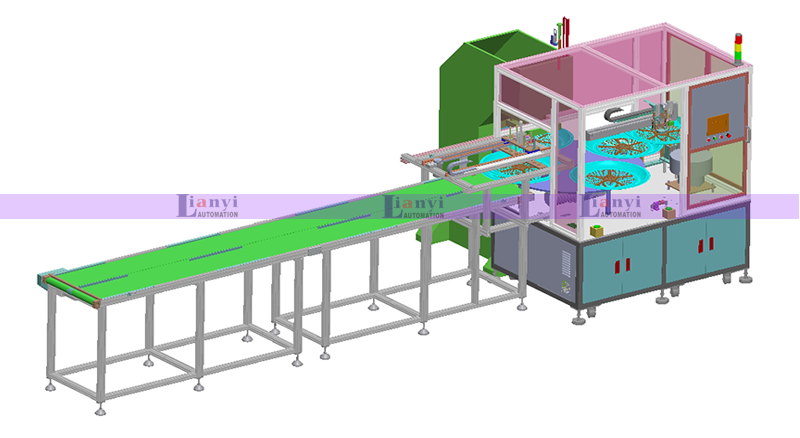

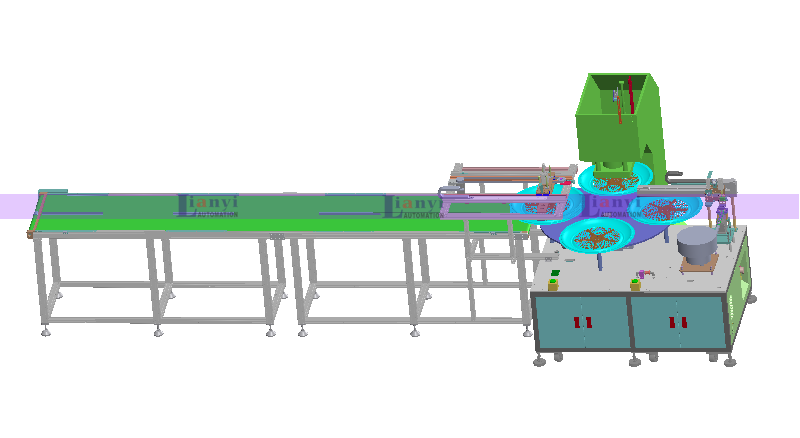

半自動轉盤式打鉚釘設備

產品分類:家居產品自動化組裝設備

點擊次數:

上架時間:2025-05-06

全國服務熱線:18665163597

產品簡介: 半自動轉盤式打鉚釘設備,這是一種高效、穩定的工業鉚接設備,主要用于批量生產洗衣機轉筒底盤進行鉚釘固定的半自動轉盤式打鉚釘設備(這是客戶進行復制訂單的第三臺設備)。半自動轉盤式打鉚釘設備的核心特點是結合了人工上下料的靈活性與自動化鉚接的高效性,適用于汽車制造、家電組裝、電子設備外殼加工等領域的鉚接工藝。通過轉盤式多工位設計,設備可實現連續循環作業,大幅提升生產節拍,同時降低人工勞動強度。

我要詢價

產品描述

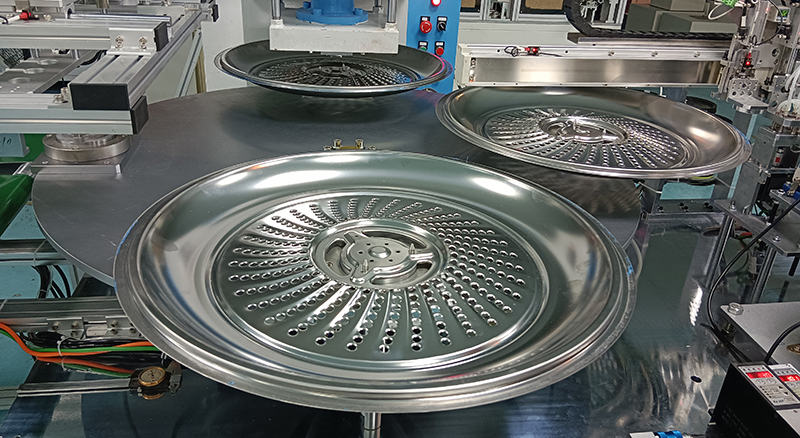

半自動轉盤式打鉚釘設備,這是一種高效、穩定的工業鉚接設備,主要用于批量生產洗衣機轉筒底盤進行鉚釘固定的半自動轉盤式打鉚釘設備(這是客戶非標定制第三臺設備)。半自動轉盤式打鉚釘設備的核心特點是結合了人工上下料的靈活性與自動化鉚接的高效性,適用于汽車制造、家電組裝、電子設備外殼加工等領域的鉚接工藝。通過轉盤式多工位設計,設備可實現連續循環作業,大幅提升生產節拍,同時降低人工勞動強度。

一、主要結構組成

1.1 、轉盤系統

1.1.1、轉盤本體:通常為圓形或環形結構,表面設有多個工位夾具,用于固定待加工工件。

1.1.2、驅動裝置:由伺服電機或步進電機驅動,配合精密分度器實現轉盤的精準旋轉定位。

1.1.3、定位機構:采用氣動或液壓鎖緊裝置,確保轉盤停頓時工位與鉚接頭的精準對位。

1.2、鉚接機

1.2.1、鉚釘沖頭:通過氣動或液壓動力系統驅動,完成鉚釘的壓接成形。

1.2.2、壓力調節模塊:可根據鉚釘材質和工件厚度調節沖壓力度,避免工件變形。

1.2.3、導向裝置:確保鉚釘垂直壓入,減少偏斜導致的次品率。

1.3、送料系統

1.3.1、振動盤或輸送帶:自動輸送鉚釘至預設位置,部分設備支持多種規格鉚釘的切換。

1.3.2、檢測傳感器:監測鉚釘是否到位,防止漏鉚或空打。

1.4、控制系統

1.4.1、PLC控制器:編程控制轉盤旋轉、鉚接動作和送料時序,支持參數存儲與調用。

1.4.2、人機界面(HMI):觸摸屏操作面板,用于設置鉚接壓力、轉速、工位數量等參數。

1.4.3、安全互鎖功能:確保轉盤旋轉時鉚接機構停止動作,避免誤操作。

1.5、安全防護裝置

1.5.1、防護罩/光柵:隔離操作區域,防止人員接觸運動部件。

1.5.2、急停按鈕:緊急情況下快速切斷電源。

1.5.3、雙手啟動開關:需雙手同時操作才能啟動設備,保障操作安全。

二、使用注意事項

2.1、操作前準備

2.1.1、設備檢查:確認氣源/液壓壓力穩定,各緊固件無松動,潤滑系統正常。

2.1.2、參數設置:根據工件材質和鉚釘規格調整壓力、行程和轉盤轉速,避免過載。

2.1.3、試運行:空載運行測試轉盤定位精度和鉚接動作連貫性。

2. 2、操作安全規范

2.2.1、防護裝備:操作人員需佩戴護目鏡、防割手套,避免飛濺碎屑傷害。

2.2.2、禁止違規操作:設備運行時嚴禁將手伸入防護罩內或強行干預轉盤運動。

2.2.3、異常處理:若出現卡釘、鉚接偏移等問題,立即停機并切斷電源后排查。

2.3、維護保養

2.3.1、定期潤滑:對轉盤軸承、導軌等運動部件定期加注潤滑脂,減少磨損。

2.3.2、清潔保養:及時清理鉚接產生的金屬屑,防止堵塞送料通道。

2.3.3、關鍵部件檢查:每月檢查沖頭磨損情況、傳感器靈敏度及氣路密封性。

2.4、環境要求

2.4.1、電源穩定性:確保設備接入穩壓電源,避免電壓波動導致控制系統故障。

2.4.2、溫濕度控制:工作環境溫度建議在0-40℃,濕度低于80%,防止電氣元件受潮。

半自動轉盤式打鉚釘設備通過模塊化設計平衡了效率與成本,適用于中小批量柔性生產場景。其核心優勢在于多工位并行作業能力與靈活的參數調整空間,但需嚴格遵循操作規范和維護流程,以保障設備壽命與生產安全。未來發展方向將聚焦于智能化升級(如視覺定位系統)和更廣泛的材料適應性(如復合材料鉚接)。
